產品描述

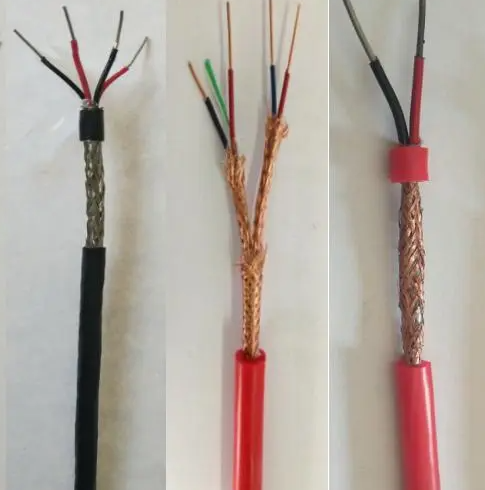

控制電纜RGGP-2*0.75
一、用途
控制電纜RGGP-2*0.75適用于航空、航天、軍工、鋼鐵、電廠、冶金機械、石油化工等高溫工業中，額定電壓450V/750及以下的控制及臨控回路中。它具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、耐油、防水等特性，同時具有良好的耐寒性、耐候性。
二、型號、名稱及規格
型號 | 名稱 | 規格 | |
芯數 | 截面 | ||
KGG | 銅芯硅橡膠絕緣硅橡膠護套控制電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
KGGP | 銅芯硅橡膠絕緣硅橡膠護套銅絲編織屏蔽控制電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
RGGP | 銅芯硅橡膠絕緣硅橡膠護套銅絲編織屏蔽軟電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
KF46R | 銅芯氟塑料絕緣硅橡膠護套控制軟電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
KF46RP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 | 1～37 | 0.5、0.75、1、1.5、2.5、4、6、10 |
注：1.RGGP、YGC-KF46R、YGC-KF46RP型與KGGP、KGG型的區別是：RGGP、YGC-KF46R、YGC-KF46R型導體結構是5類或6類軟導體；KGGP、KGG型導體結構是2類導體或7根絞合結構。
2.除以上所列出的規格、芯數以外，如果用戶需要其它各種規格、芯數的電纜可以提
出，我公司可根據用戶的特殊要求專門訂制以滿足需要。
三、產品執行標準
Q/HY04.1-2007 、Q/HY04.2-2007
四、使用條件
交流額定工作電壓： U0/U 450/750V及以下
工作溫度：YGC-KF46R、YGC-KF46RP型號導體較高溫度為＋260℃
固定敷設：-60℃～180℃
環境溫度：非固定敷設-40℃～180℃
電纜的****敷設溫度：不低于0℃，低于0℃時應進行預熱。
電纜允許彎曲半徑：不小于電纜外徑的6倍
電纜有優良的抗氧、耐臭氧、耐紫外線照射性能，長期在室外使用不發生龜裂；有卓越的電性能，耐電暈性和耐電弧性也非常好；有優良的物理機械性能，在150℃高溫下，其機械性能遠遠優越于通用橡套軟電纜；具有良好的耐化學物質性能、耐燃料油及油類性能。無臭、無味、無毒，具有低表面活性和低吸溫性性能。
五、 電纜結構描述
5.1 導體
導體采用符合GB/T 3956要求的銅導體。
導體表面光潔、無油污、無損傷絕緣的毛刺、銳邊。
5.2 絕緣
絕緣材料采用硅橡膠或氟塑料材料，絕緣緊密擠包在導體上，且容易剝離不傷導體，絕緣表面平整、光滑。
絕緣厚度符合標準的規定，絕緣厚度的平均值不小于標稱值，其較薄處的厚度不小于標稱值的90%-0.1mm。
5.3成纜
絕緣線芯絞合成纜，成纜的絞向為右向，成纜后重疊繞包聚酯膜包帶，重疊繞包的搭蓋率不小于20％。
5.4填充
為使成纜的纜芯圓整，根據需要允許采用非吸濕性材料作為填充。
5.5屏蔽（對于有屏蔽的電纜）
在纜芯上編織銅絲，編織密度不小于80％。
5.6外護套
外護套材料采用硅橡膠護套材料。
護套緊密擠包在絕緣線芯或纜芯上，且容易剝離不傷纜芯。護套表面光潔、色澤均勻。
護套厚度符合標準的規定，護套厚度的平均值不小于標稱值，其較薄處的厚度不小于標稱值的85%-0.1mm。
