耐磨屏蔽拖鏈電纜?TRVUP-10*1.5
耐磨屏蔽拖鏈電纜TRVUP-10*1.5應用范圍耐磨屏蔽拖鏈電纜TRVUP-10*1.5電纜專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

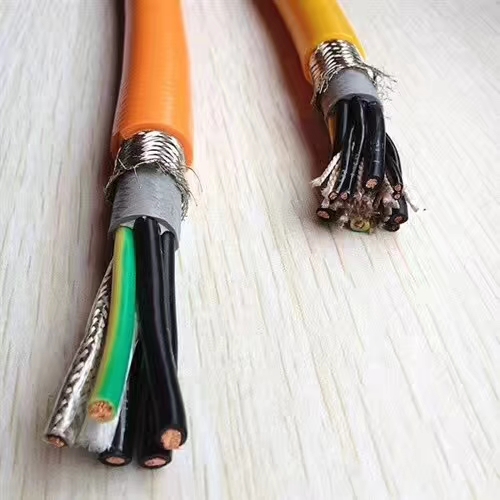

耐磨屏蔽拖鏈電纜TRVUP-10*1.5
應用范圍
耐磨屏蔽拖鏈電纜TRVUP-10*1.5電纜專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統等。PUR護套材料耐磨、防水解、抗菌、阻燃等特性,使用壽命長且質量穩定，進口PUR材質更加耐磨且耐惡劣環境，適用于室外
耐磨屏蔽拖鏈電纜TRVUP-10*1.5技術要求
1、電纜允許彎曲半徑：（固定敷設）電纜外徑的4倍
（移動安裝）當行程＜10米時，彎曲半徑為：6.8×D
當行程≥10米時，彎曲半徑為：7.5×D
2、額定電壓為0.6/1KV
3、電纜長期工作溫度：-40 ~ +100℃
4、***大移動速度:
架空速度：10m/s
滑行速度：6m/s
加速度：100m/s
5、彎曲壽命：50次/分鐘，＞600萬次
耐磨屏蔽拖鏈電纜TRVUP-10*1.5產品結構
1、導體：采用特細多股柔性無氧銅絲，符合GB/T3956-2008標準中6類導體
2、絕緣：特種高強度TPE或PVC絕緣
3、顏色: 黑色線芯或數字標示，（如需黃綠接地線請說明）
4、加強件：特種抗拉加強芯
5、內護套：特種耐磨PVC護套
6、屏蔽層：鍍錫銅屏蔽，編織密度大于85%
7、外護套：特種低粘性、耐油、耐磨PUR護套，外護套常規顏色：黑色
產品名稱
| 型號 | 名稱 |
| TRVUP | 聚氨酯護套拖鏈屏蔽動力電纜 |
型號規格
| 型號 | 額定電壓 | 芯數 | 截面 |
| TRVUP | 0.6/1KV | 1~4 | 4~185mm2 |
技術參數
| 型號 | 規格 mm2 | ***大外徑 mm | 近似重量 Kg/km | 電纜承受***大拉力 N |
| TRVUP | 1×4 | 7.9 | 87 | 114 |
| TRVUP | 1×6 | 8.8 | 96 | 146 |
| TRVUP | 1×10 | 10.1 | 111 | 205 |
| TRVUP | 1×16 | 11.5 | 127 | 280 |
| TRVUP | 1×25 | 13.3 | 146 | 399 |
| TRVUP | 1×35 | 14.7 | 162 | 514 |
| TRVUP | 1×50 | 16.9 | 186 | 693 |
| TRVUP | 1×70 | 19.6 | 212 | 948 |
| TRVUP | 1×95 | 21.4 | 231 | 1198 |
| TRVUP | 1×120 | 23.2 | 251 | 1505 |
| TRVUP | 1×150 | 25.6 | 276 | 1836 |
| TRVUP | 1×185 | 28.2 | 305 | 2206 |
| TRVUP | 4×1.5 | 13.9 | 150 | 254 |
| TRVUP | 4×2.5 | 15.1 | 166 | 313 |
| TRVUP | 4×4 | 16.5 | 182 | 406 |
| TRVUP | 4×6 | 19.4 | 214 | 531 |
| TRVUP | 4×10 | 23.1 | 249 | 777 |
| TRVUP | 4×16 | 26.2 | 282 | 1044 |
| TRVUP | 4×25 | 30.5 | 329 | 1507 |
交貨長度
1、交貨長度100米/圈，計量誤差不大于±0.5％
2、根據雙方協議，允許任何長度交貨
